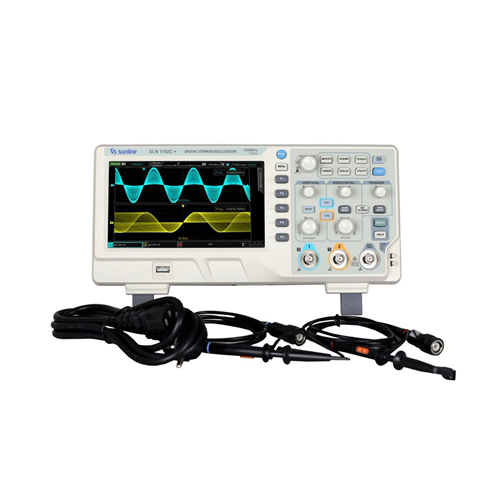

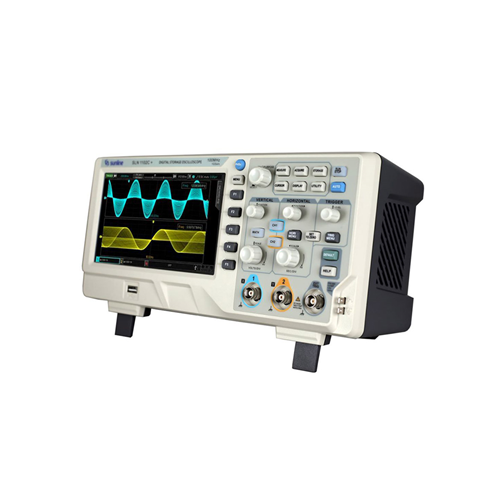

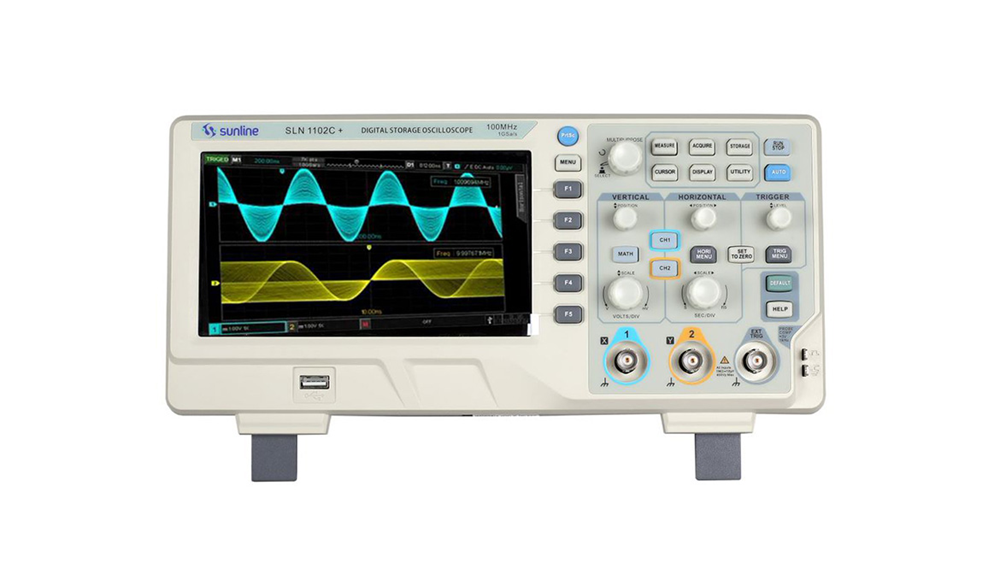

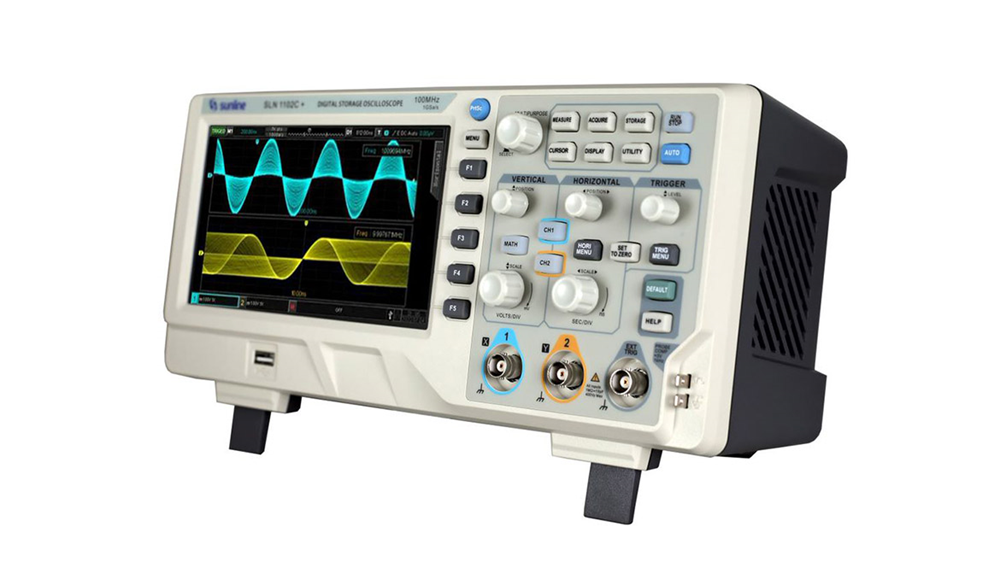

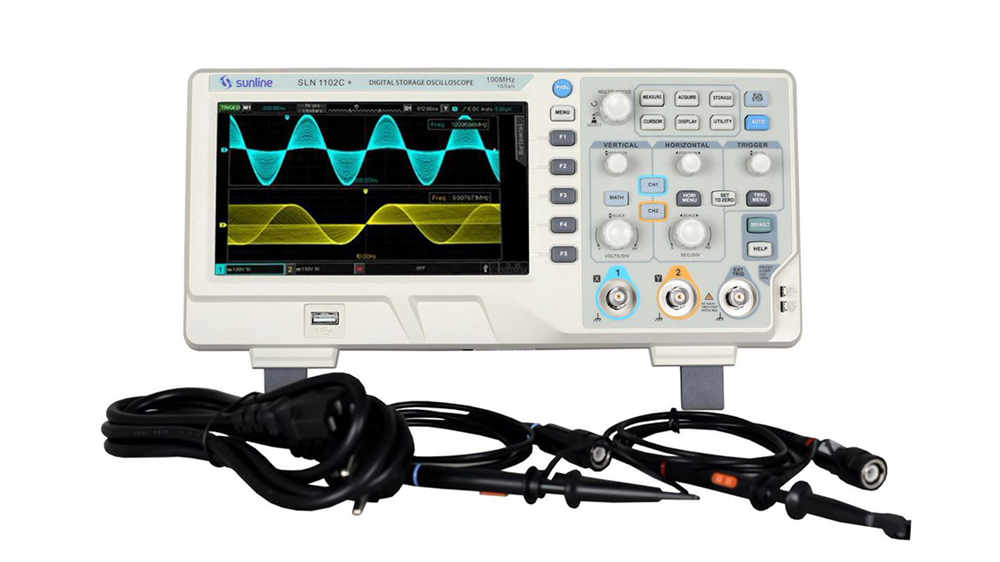

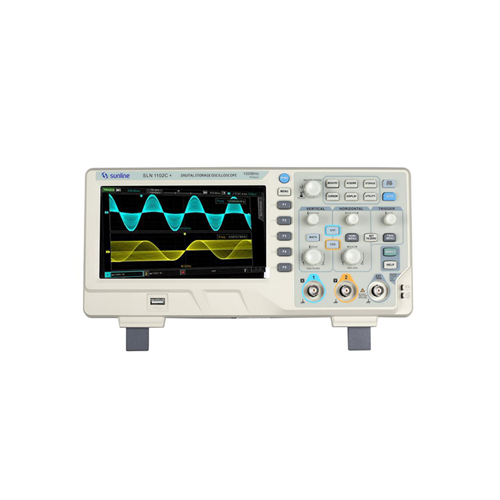

SLN 1102C+ Dijital Osiloskop

Model

SLN 1102C+

Kanallar

2

Bant genişliği

100MHz

Örnekleme oranı

1Gs/s

Yükseliş zamanı

≤3.5ns

Bellek Derinliği

64kpts

Dalga Formu Alımı

≥5,000wfms/s

Dikey Hassasiyet

1mV/div~20V/div

Zaman tabanı Aralığı

2ns/div~50s/div

Depolamak

Kurulum, Dalga, Bitmap

Tetikleme modu

Kenar, Darbe Genişliği, Video, Eğim,Alternatif

Matematik işlemi

A+B, A-B, AXB, A/B, FFT, Dijital filtre

Dijital filtre

Alçak geçiş, yüksek geçiş, bant geçişi, bant durdurma

Dalga formu kaydı

1000 dalga formu verisi

Otomatik ölçümler

34 mod: Maks, Min, Pk-Pk, Vtop, Ampl, CycMean, Ortalama, CycRMS, RMS, Alan,

CycArea, OverSht, PreSht, RiseDelay, FallDelay, Freq, Period, RiseTime, FallTime,

Darbe Genişliği, +Genişlik, -Genişlik, Seri Genişlik, +Görev, -Görev, FRR, FRF, FFR, FFF, LRR, LRF,

LFR, LFF

Standart Kare Çıkış

10Hz, 100Hz, 1kHz, 10kHz

İmleç ölçümü

Zaman, Gerilim, Parça

Frekans sayacı

6 bits

Arayüz

USB Device, USB Host, Pass/Fail
